ストラトSSHのリヤハムをコイルタップ→パラレル配線にしてみた！

久しぶりにストラトが弾きたくなり、ちょっとカスタマイズしてみました。

ベースにしたのは、Squier Sonic™ Stratocaster® HSS, Maple Fingerboard, Black

↓↓↓

サウンドハウス：https://www.soundhouse.co.jp/products/detail/item/324650/

これが、2万円台とは思えない音の良さ！マジでびっくりです。ガチで使える個体でした。

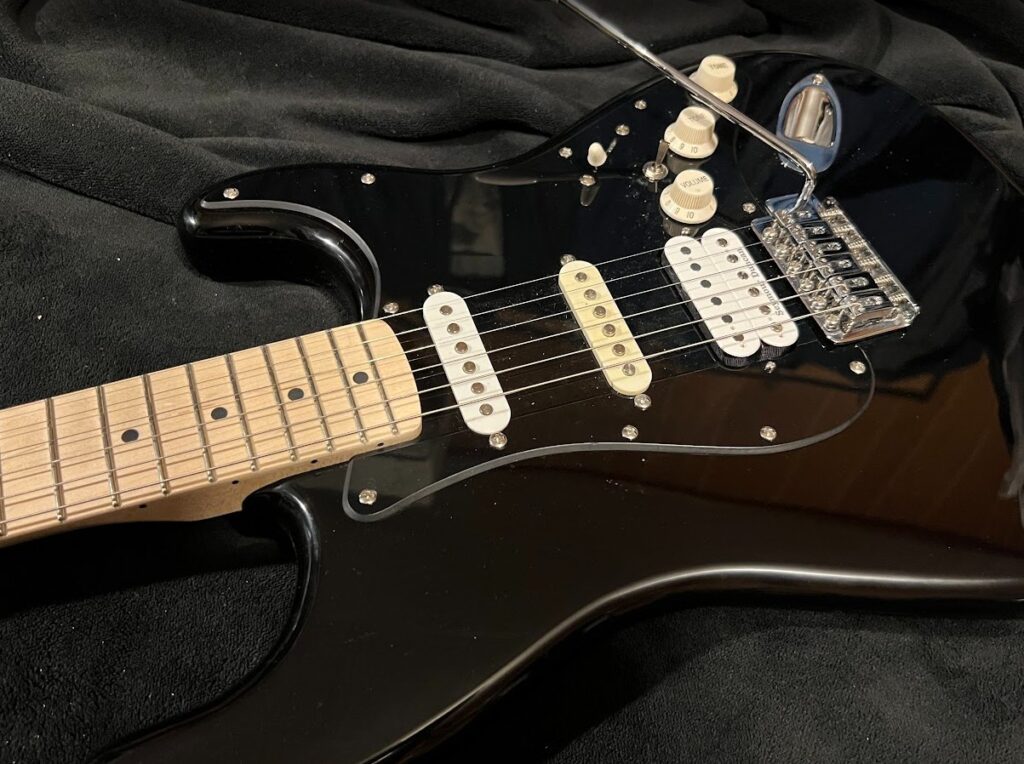

で、ブラックストラトに、黒ピックガード（そのまま）+白ピックアップカバー+白ノブに交換で、ギルモア先生風に。

ギルモア先生は本来SSSで、F、CがダンカンのSSL-1、リヤにダンカンのSSL-5をマウントするのが由緒正しいカスタマイズだけど、、、これはまた別途やるので。笑

別記事で取り上げます。

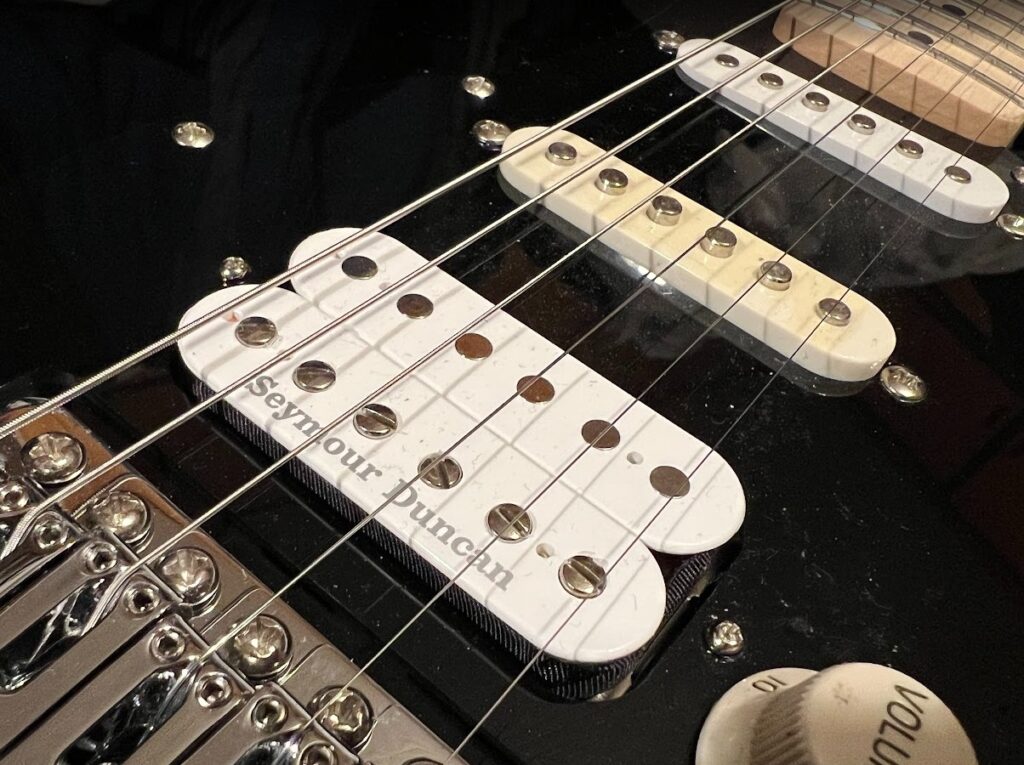

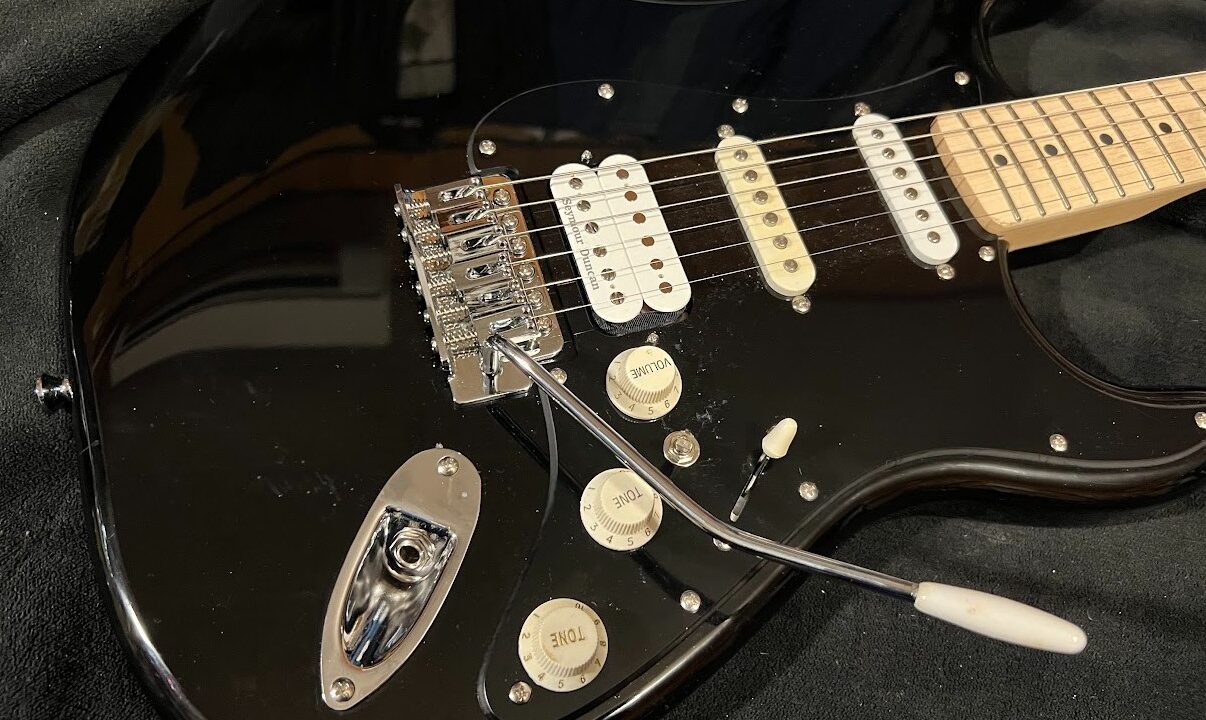

今回は、ダンカンのSH-4’JB（白）をブリッジに入れて、SSHに。
↓↓↓

サウンドハウスhttps://www.soundhouse.co.jp/products/detail/item/68877/

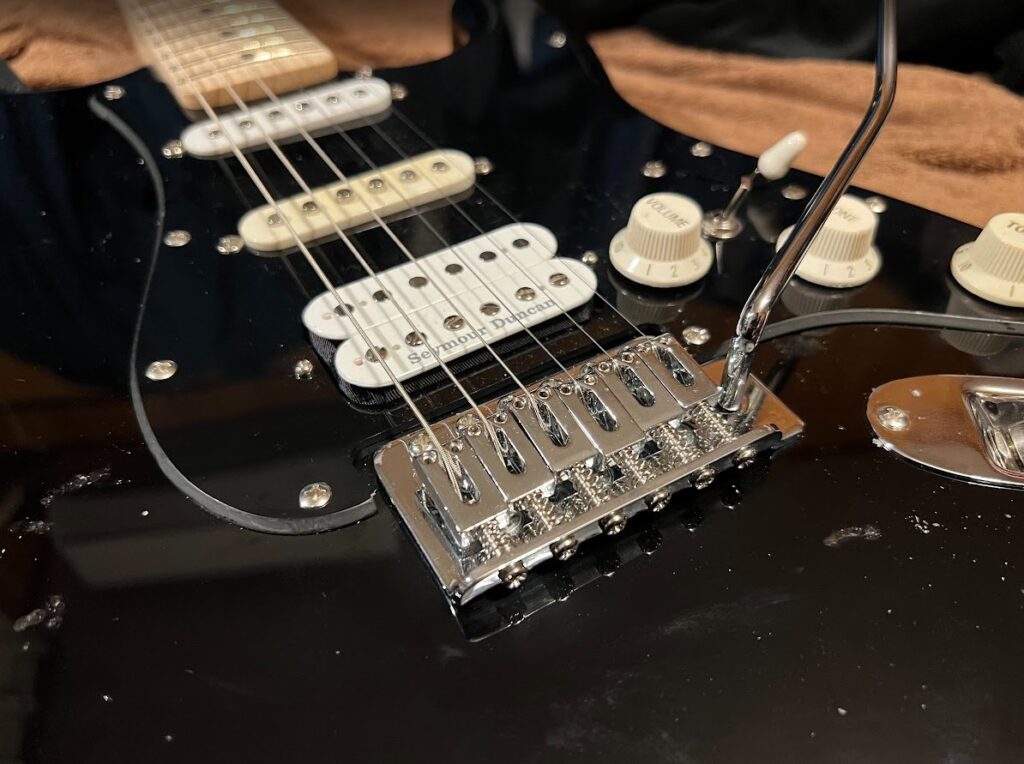

マウントしたら、実にええ感じに＾＾

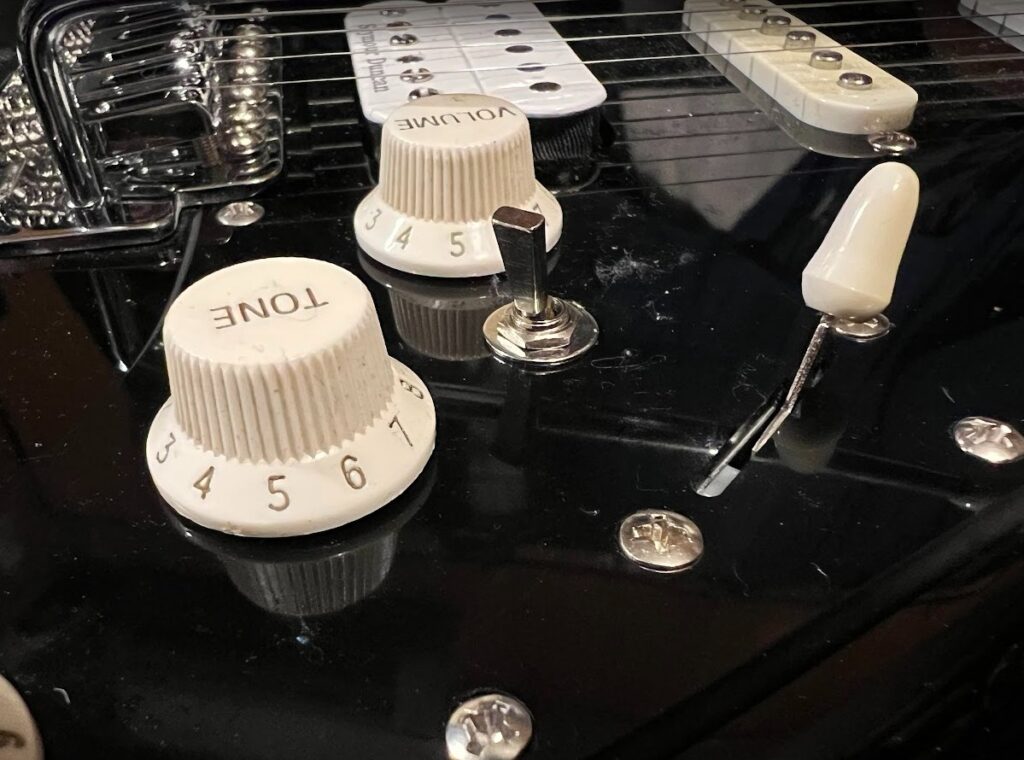

もちろん、ギルモア先生仕様で、ミニスイッチを入れて、F+Rが出せるようにしてあります。

なかなかカッコいいですｗ

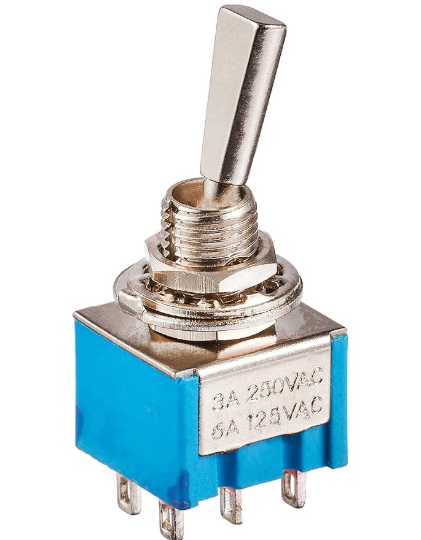

いつも使うミニスイッチはこちら

Amazon

F+Rが出せる配線（レインボートーン）はこちらの記事で。



なんかね、ストラトで、リアにパワフルなハムを載せたかったのよ。

過去にGibsonのBB2、498Tを入れてみたこともあるけど、ストラトボディにGibsonのハムはことごとく相性が悪かった。

そんなわけで、今回は、ダンカンJBに。
ストラトのリヤでガツンと歪ませるには相性抜群でした。

ただ、SH-4の唯一の欠点はクリーンがいまいち抜けが悪い（鼻づまりみたいな音）ところ。

やっぱりSH-4は歪ませてなんぼ・・なPUですね。

とはいえ、せっかく4芯なので、コイルタップできるようにタップポットを入れ、一度はスプリット配線したのだけど。

コイルタップでハムの片方キャンセルして、もう片方だけ鳴らせばシングルになるかというと、これが全くシングルにあらずで。笑

ペラペラ・キンキンでストラトのシングルのような音は出てくれず、まともに使える音がでない。

理由としては、シングルは「ポールピースに着磁」しているのに対して、ハムはベースにマグネットがあり、ポールピースそのものはマグネットではないから。（らしい）

やっぱり、ハムバッカーはコイル1つだけでは完結せず、コイル2つで一人前なのだと実感。

まぁ、クリーンの時はセンターどまりで使えばいいか・・と半ばあきらめていた。

そうだ！スプリット配線があった！！

で、です。

先日、お風呂に入っている時に

「タップした時に、パラレル接続になるように配線したら、良くね？」と思いつき・・

やってみたのがコレ！

スプリットではなく、パラレルにすることで、高域の抜けは確保され、中低域はタイトに。しかも、ペラペラ感はなくなり、めちゃ使える音に！！

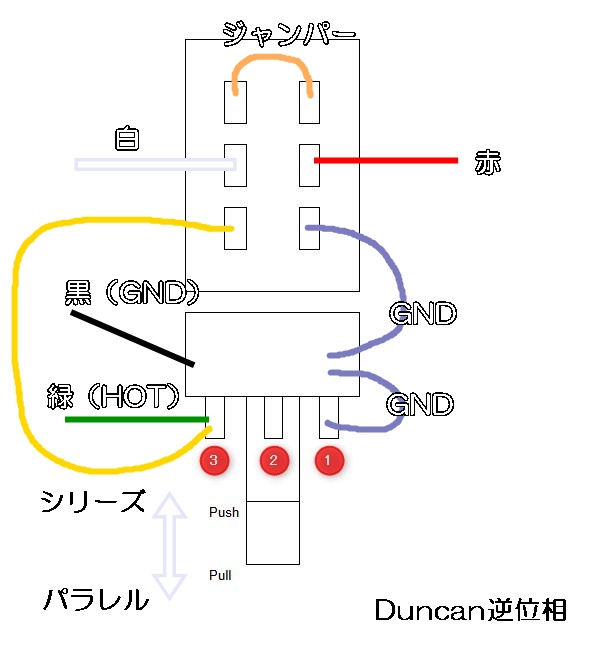

プッシュ・プルの2点6ピンのタップスイッチに、

■緑をHOTに。（レスポールの場合はボリュームのポット③へ。ストラトの場合は緑を直接5Way（3Way）セレクターのリヤ端子へ＆ポットの③からセレクタのコモン端子へ。）

■黒をGNDに。

■上段は左右つないでジャンプさせる

■中段は、左に白、右に赤をそれぞれ接続。

■下段は左をスイッチ、右をGNDに。

これで、プルすると、パラレル接続（シングル×2の並列接続←高域の抜けがよい＆シングルより太目を両立！）。
プッシュなら、シリーズ接続（直流の普通の太くて丸いハムバッカーの音）。

の接続が完成！

うおおおおおおお！
これ、めちゃ使える音やん！！

スプリットのような、ペラペラ感がなく、タップした時にしっかり抜けるクリーンが出せるようになりました＾＾

ちょっとSH-4のクリーンとは思えないほど、「ストラトのリヤ」っぽい音が出てくれます。しかも、ストラトシングルのリヤほど、ギラギラしていない扱いやすい音！

もちろん、深く歪ませるときは、プッシュしてシリーズ接続で、普通にJBのゴリゴリサウンドは健在。

このセッティング、かなり使えるのでしばらくこれでやってみますわ！

歪の帝王、ダンカンSH-4 JBの唯一の弱点「クリーントーン」の高音域の抜けの悪さが、パラレル配線で見事に改善できて、超ご機嫌です。

歪系はシリーズ配線、クリーンはパラレル配線に切り替え♪

クリーントーンがストラトのシングル並みに、抜ける音に！

これは、JBのクリーンに泣かされているすべてのギタリストに伝えたい。。笑



補足

今回は

・ボリュームは500K
・トーンは2つとも250K

トーン1にフロント・センター（FenderPU）を当てて、
トーン2に、リヤのJBをつなぎました。

この接続だと、ボリューム500kで、リヤのハムは抜け良く！
そして、フロント・センターのシングルがギラギラしすぎたら、トーン1でコントロール。

おそらく、このセッティングが一番ハマるかなと。

Squier Sonic Stratocasterのピックアップは、オリジナルはセラミックマグネット。

以前は、アルニコ一択だったけど、リヤハムにJBを入れたので、ハムのパワーに負けずにガツガツ鳴ってくれるセラミックのF、Cがリヤにパワー負けせずに、絶妙にいいバランスになりました！

このパラレル配線、、ハムをスプリットした時のペラペラ感がなく、マジで使えます。（←3回目、、もう・・わかったよ。。笑）

ちなみに、今所有しているレスポールのフロントには、どれもダンカンのSH-1’59か、SH-2Jazzにリプレイスしているので、順次シリーズ⇔パラレルのタップに配線替えしていこうかと企み中です。

最後に、

フロント（センター）もダンカンでそろえるなら、ダンカン正位相でOKです。

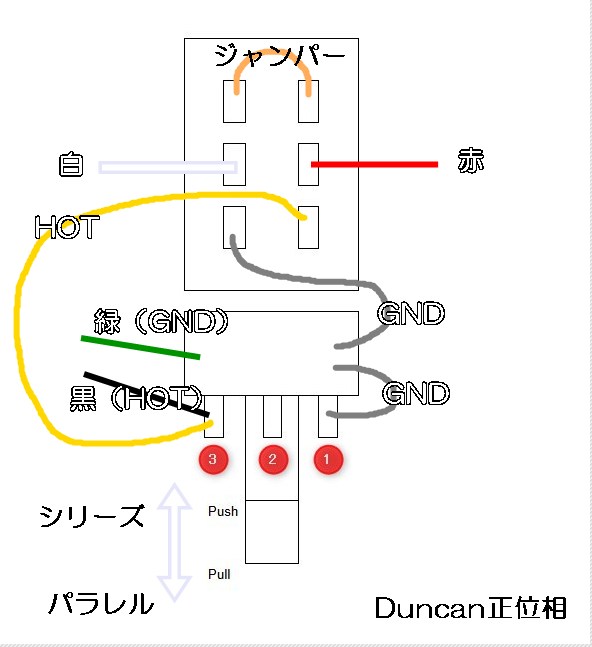

シリーズ（直列）→パラレル（並列）のタップスイッチ配線図はこちらに載せておきます。
↓↓↓

正位相の場合は・・・

■黒をHOTに。（レスポールの場合は黒をボリュームのポット③へ。ストラトの場合は黒を直接5Way（3Way）セレクターのリヤ端子へ＆ポットの③からセレクタのコモン端子へ。）

■緑をGNDへ。

■2点6ピン下段の右がHOTへ、下段左がGNDへになります。

■中断は左（白）、右（赤）のままでＯＫ。

※正位相と逆位相で、中段の白と赤を入れ替えなくていい理由

4芯ハムバッカーの白と赤は、2つのコイルをつなぐための中間点（シリーズリンク）。

シリーズ／パラレル切替スイッチは、この中間点を「つなぐ（シリーズ）」か「それぞれをHOTとGNDに振り分ける（パラレル）」かを切り替えているだけなので、白と赤は固定の位置に配線して問題なし。（正位相・逆位相でも、白・赤の左右はそのままでＯＫ）

正位相と逆位相の違いは、ピックアップ全体のHOTとGNDを入れ替えるかどうかだけ。

つまり、黒と緑（外側の2本）を入れ替えることで位相は反転する。繰り返しになりますが、白と赤を入れ替える必要はなし。

注意点として、逆位相で緑をHOTにする場合でも、裸線（シールド）は必ずGNDへ落とします。緑と裸線が束ねてある場合は分離して、裸線だけをGNDに接続してくださーい。



補足2

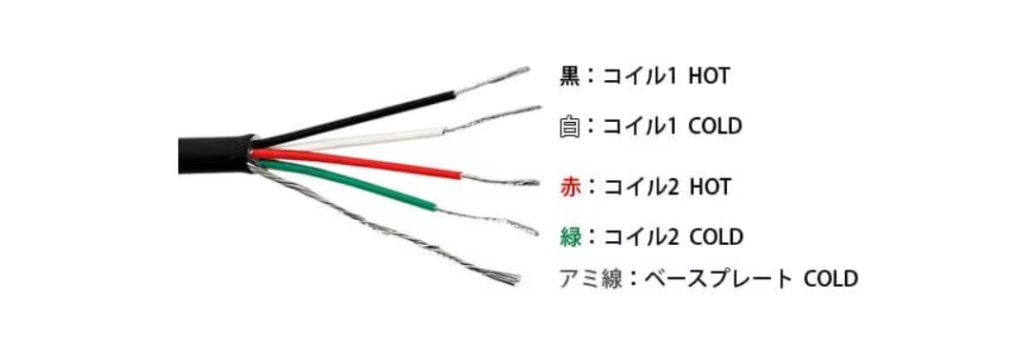

ダンカンのハム4芯配線は、

ボビンごとに（黒+白）+（赤+緑）というペアになっているのよね。

通常、白と赤はまとめられて、黒→緑まで直列でシリーズ配線になってる感じ。



ちなみに、スプリット配線（片方のみで鳴らす）する場合は、赤・白まとめて、タップスイッチの真ん中に配線する感じです。

↓↓↓



各社それぞれのハムバッカー4芯の色分けはこちらの記事で！
↓↓↓
